2013年2月21日木曜日

アートワーク完成

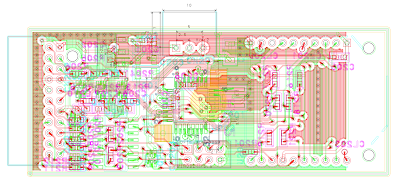

色々忙しくて間が開いてしまいましたが、RaspberryPiに載せる基板のアートワークと、XBeeの制御モジュールの改良版のアートワークが完了しました。

RaspberryPi用の基板の方は赤外線の送受信機能、XBeeモジュール、AVRマイコン、温度センサー、I2Cコネクタと2.1mmの5V電源コネクタを載せています。


XBeeの制御モジュールの方は、HA端子の制御機能、シャッターや電動窓のスイッチのコントロール機能、赤外線の送信機能、センサー接続機能を載せています。

前回の基板からの改良点は、スイッチコントロール機能にスイッチが押されたことを検知出来る機能を追加したこと、エアコンを個別に制御するために赤外線の送信機能を追加したこと、色々な制御に対応するためにAVRマイコンを搭載したことです。
色々追加したため、個別に載せていたコネクタを22pのものに集約しました。

今週末まで検図をして来週早々に出図しようかと思います。
